UV-Druck auf 3D-gedruckten Teilen: Materialien, Arbeitsabläufe und Produktideen

3. August 2026 Blog

3D-Druck und UV-Druck erfüllen zwei unterschiedliche, aber komplementäre Aufgaben.

Ein 3D-Drucker erstellt die physische Form eines Produkts. Ein UV-Drucker fügt der Produktoberfläche vollfarbige Grafiken, Fotos, Logos, QR-Codes, Anleitungen, Seriennummern, weiße Tinte und Klarlack hinzu.

Die Kombination der beiden Technologien kann aus einem einfachen bedruckten Kunststoffteil ein ausgefeilteres und kommerziell wertvolleres Produkt machen.

Mögliche Anwendungen sind:

Vollfarbige Schlüsselanhänger
Benutzerdefinierte Abzeichen
Produktgehäuse
QR-Code-Etiketten
Bedienfelder
Cosplay-Zubehör
Spielsteine
Modellbasen
Gebrandete Prototypen
Personalisierte Geschenke
Dekorative Leuchtkästen
Individuelle Workshop-Organisatoren

Allerdings kann ein UV-Drucker nicht automatisch jedes 3D-gedruckte Objekt erfolgreich bedrucken.

Das Ergebnis hängt ab von:

Das Druckmaterial
Oberflächenglätte
Produktform
Ebenheit der bedruckbaren Fläche
Tintenhaftung
Anforderungen an weiße Tinte
Primerkompatibilität
Druckkopfabstand
Vorrichtungsgenauigkeit
UV-Härtung
Geforderte Flexibilität

In diesem Leitfaden wird erklärt, wie man einen UV-Drucker für 3D-gedruckte Teile verwendet, welche Materialien getestet werden sollten, wie man das Produkt vorbereitet und positioniert und wie man einen wiederholbaren Arbeitsablauf für die kommerzielle Produktion aufbaut.

Kurze Antwort: Kann ein UV-Drucker auf 3D-gedruckte Teile drucken?

Ja, ein kompatibler UV-Flachbettdrucker kann direkt auf viele 3D-gedruckte Teile drucken, wenn die bedruckbare Oberfläche:

Zugänglich für den Druckkopf
Relativ flach oder nur leicht gebogen
Stabil beim Drucken
Innerhalb der vom Drucker unterstützten Höhe
Sauber und frei von losem Staub
Kompatibel mit der UV-Tinte
Korrekt in einer Vorrichtung positioniert

Die einfachsten Anwendungen sind Produkte mit einer definierten flachen Druckfläche, wie zum Beispiel:

Tags
Namensschilder
Schlüsselanhänger
Abzeichen
Kastendeckel
Bedienfelder
Flache Modellbasen
Geräteetiketten
Dekorative Einsätze
Produktgehäuse

Stark gekrümmte, stark unregelmäßige oder flexible Produkte lassen sich möglicherweise nur schwer direkt bedrucken. In diesen Fällen kann eine UV-DTF-Übertragung einen praktischeren Arbeitsablauf bieten.

Testen Sie vor der Produktion immer die genaue Kombination aus Filament, Harz, Grundierung und Tinte. „Kunststoff“ ist keine einheitliche Druckoberfläche und unterschiedliche Materialien oder Zusatzstoffe können zu unterschiedlichen Haftungsergebnissen führen. EraSmarts Leitfaden für UV-Druckermaterialien erklärt, warum die Materialverträglichkeit durch reale Druck- und Haftungstests bewertet werden muss. (EraSmart)

3D-Druck vs. UV-Druck

3D-Druck und UV-Druck sollten nicht verwechselt werden.

Vergleich	3D-Druck	UV -Druck
Hauptzweck	Bauen Sie ein physisches Objekt	Dekorieren Sie die Produktoberfläche
Hauptmaterial	Filament, Harz oder Pulver	UV-härtende Tinte
Produktionsprozess	Baut das Objekt Schicht für Schicht auf	Spritzt Tinte auf die Oberfläche und härtet sie aus
Hauptergebnis	Form und Geometrie	Farben, Grafiken und Oberflächeneffekte
Vollfarbige Fotos	Auf den meisten Systemen eingeschränkt	Geeignet für bedruckbare Oberflächen
Weiße Tinte	Normalerweise nicht Teil des Prozesses	Verfügbar auf unterstützten UV-Druckern
Klarlack	Normalerweise nicht Teil des Prozesses	Verfügbar auf unterstützten UV-Druckern
QR-Codes und kleiner Text	Als physische Geometrie erstellt	Gedruckt als detaillierte Oberflächengrafik
Beste Rolle	Produktstruktur	Produktveredelung und -anpassung

Ein 3D-Drucker erstellt das Objekt.

Ein UV-Drucker verleiht dem Objekt seine visuelle Identität.

Dies macht den UV-Druck besonders nützlich, wenn die zugrunde liegende Form bereits korrekt ist, das Produkt aber noch Folgendes benötigt:

Branding
Anweisungen
Farbe
Fotografien
Dekorative Details
Personalisierung
Produktidentifikation
Premium-Veredelung

Warum UV-Druck zu 3D-gedruckten Produkten hinzufügen?

Vollfarbige Oberflächengrafiken

Der Filamentwechsel kann mehrfarbige Teile erzeugen, eignet sich jedoch normalerweise besser für getrennte Farbzonen als fotografische Bilder, Farbverläufe und sehr feine Oberflächendetails.

Ein UV-Drucker kann Folgendes hinzufügen:

Fotografien
Komplexe Illustrationen
Farbverläufe
Schöner Text
Firmenlogos
Produktsymbole
Gemusterte Oberflächen
Variable Kundennamen

Das 3D-Objekt kann einfach in der Herstellung bleiben, während sich die Oberflächengestaltung von Auftrag zu Auftrag ändert.

Geringere Abhängigkeit von mehrfarbigen Filamentwechseln

Für den mehrfarbigen FDM-Druck ist möglicherweise Folgendes erforderlich:

Mehrere Filamentspulen
Werkzeugwechsel
Säuberungstürme
Spülmaterial
Längere Druckzeiten
Komplexeres Schneiden

Ein alternativer Arbeitsablauf besteht darin, das Basisobjekt in einer geeigneten Farbe zu drucken und anschließend mit einem UV-Drucker die detaillierte Oberflächengrafik hinzuzufügen.

Dadurch wird der UV-Druck nicht generell schneller, aber es kann die Effizienz verbessern, wenn sich der Großteil der Farbe auf einer sichtbaren, zugänglichen Oberfläche befindet.

Besseres Branding und Produktidentifikation

UV-Druck kann Informationen hinzufügen, die sich nur schwer direkt in die 3D-Geometrie integrieren lassen, darunter:

Seriennummern
Barcodes
QR-Codes
Sicherheitssymbole
Produktanweisungen
Modellnummern
Farbcodes
Kundenlogos
Personalisierte Namen

Diese Anwendungen sind nützlich für Prototypen, Werkzeuge, Werkstattlager, Kleingeräte und Markenproduktmuster.

Weiße Tinte auf dunklen oder transparenten Teilen

Eine dunkle 3D-gedruckte Oberfläche kann die Sichtbarkeit normaler CMYK-Tinte beeinträchtigen.

Als Untergrund unter dem Farbbild kann weiße UV-Tinte verwendet werden.

Es kann auch verwendet werden für:

Weiße Logos
Kleiner Text
Registrierungszeichen
Transparente Harzteile
Dunkle PLA- oder ABS-Komponenten
Mehrschichtige Effekte

Weiße Tinte erweitert die mögliche Produktpalette, erhöht aber auch die Druckzeit, den Tintenverbrauch und den Wartungsaufwand.

Klarlack und erhabene Effekte

Ein mit Klarlack ausgestatteter UV-Drucker kann Folgendes erzeugen:

Spotglanz
Erhöhte Logos
Simulierte Prägung
Taktile Symbole
Oberflächenmuster
Hervorgehobener Text
Dekorative Textur

Lack verleiht der Oberfläche ein Relief, ersetzt jedoch nicht den 3D-Druck.

Der 3D-Drucker erstellt die grundlegende physikalische Geometrie. UV-Lack erzeugt auf dieser Geometrie eine viel dünnere dekorative oder fühlbare Schicht.

Erfahren Sie mehr über diese Tintenkanäle in EraSmarts UV-Tintenführer für CMYK, Weiß und Lack.

Welche 3D-Druckmaterialien können UV-gedruckt werden?

Es gibt keine universelle Materialliste, die eine perfekte Haftung garantiert.

Filamentmarken können unterschiedliche Pigmente, Füllstoffe, Recyclinganteile, Oberflächenmodifikatoren und Zusatzstoffe enthalten. Auch die Harzformulierungen variieren erheblich.

Verwenden Sie die folgende Tabelle als Testanleitung und nicht als Garantie.

3D-Druckmaterial	Potenzial für UV-Druck	Hauptrisiko	Empfohlener Ansatz
PLA	Oft zum Testen geeignet	Schichtlinien, Additive und variable Haftung	Glätten, reinigen und testen
ABS	Könnte geeignet sein	Oberflächenchemie und Verzug	Sorgfältig reinigen und Grundierung testen
PETG	Könnte geeignet sein	Glatte oder haftarme Oberfläche	Führen Sie Kratz- und Klebebandtests durch
Standardharz	Nach korrekter Nachbearbeitung geeignet	Unausgehärtetes Harz, Rückstände und spröde Oberfläche	Waschen, vollständig aushärten und reinigen
Robustes oder technisches Harz	Materialabhängig	Zusatzstoffe und Oberflächenvariation	Testen Sie das genaue Harz
Nylon	Schwieriger	Feuchtigkeitsaufnahme und Haftung	Trocknen, vorbereiten und Grundierung berücksichtigen
TPU	Höheres Risiko	Eine flexible Oberfläche kann zu Rissen in der starren Tinte führen	Testen Sie die Biege- und Tintenflexibilität
Gefülltes Filament	Materialabhängig	Kohlefaser-, Holz- oder Metallfüller wirken sich auf die Oberfläche aus	Testen Sie jede Formulierung
Lackiertes oder grundiertes Teil	Oft konsistenter	Beschichtungskompatibilität	Verwenden Sie eine verträgliche, vollständig ausgehärtete Beschichtung

PLA

PLA wird häufig für Prototypen, Schlüsselanhänger, Schilder, Modelle und Dekorationsprodukte verwendet.

Es bietet zwar eine praktische UV-Druckoberfläche, die Leistung hängt jedoch ab von:

Filamentmarke
Oberflächenstruktur
Drucktemperatur
Schichthöhe
Pigment
Oberflächenverschmutzung
Grundierung oder Beschichtung
Tintenformulierung

Eine glatte, flache PLA-Platte lässt sich in der Regel leichter drucken als ein raues Modell mit sichtbaren Schichtlinien und steilen Oberflächenveränderungen.

Weißes PLA kann bei einigen Designs den Bedarf an einer dicken Unterlage aus weißer Tinte verringern. Allerdings sollte die Oberflächenfarbe nicht als Ersatz für die Prüfung von Farbdichte und Haftung betrachtet werden.

ABS

ABS wird häufig für Gehäuse, Werkzeuge, Prototypen und Funktionsteile verwendet.

Überprüfen Sie die Oberfläche vor dem UV-Druck auf Folgendes:

Öl
Fingerabdrücke
Staub
Glättende Rückstände
Oberflächenbeschichtungen
Verziehen

Eine mit Lösungsmittel geglättete ABS-Oberfläche sieht zwar attraktiv aus, kann sich aber anders verhalten als eine unbehandelte bedruckte Oberfläche. Lassen Sie alle Oberflächenbehandlungen vollständig stabilisieren, bevor Sie die UV-Tinte testen.

PETG

PETG wird häufig für funktionelle Produkte und Teile verwendet, die eine höhere Schlagfestigkeit als Standard-PLA erfordern.

Aufgrund der relativ glatten Oberfläche kann eine sorgfältige Haftungsprüfung erforderlich sein.

Prüfen:

Direkter UV-Druck
Zugelassener Primer
Niedrigere oder höhere Tintendichte
Verschiedene Aushärtungsmodi
Kratzfestigkeit nach dem Aushärten

Gehen Sie nicht davon aus, dass die für PLA entwickelten Einstellungen auch auf PETG funktionieren.

3D-Drucke aus Harz

Harzdrucke müssen vor dem UV-Druck ordnungsgemäß nachbearbeitet werden.

Sie sollten sein:

Komplett gewaschen
Frei von ungehärtetem Harz
Richtig nachgehärtet
Trocken
Frei von Trägerrückständen
Stabil unter UV-Einwirkung

Stützspuren, Schichtartefakte und Oberflächenfehler können nach dem Drucken sichtbar bleiben. Schleifen und Grundieren sind Standardansätze zur Vorbereitung 3D-gedruckter Teile für ein saubereres Finish, da Beschichtungen darunter liegende Oberflächendefekte nicht automatisch verdecken. (Formlabs)

TPU und flexible Teile

Flexible Teile stellen eine größere Herausforderung dar, da eine Standard-UV-Tintenschicht möglicherweise weniger flexibel ist als das Substrat.

Wenn sich das Produkt biegt, kann der bedruckte Bereich:

Riss
Separate
Es entstehen weiße Stressflecken
Haftung verlieren
Glanz ändern

Verwenden Sie, sofern verfügbar, ein kompatibles flexibles Tintensystem und testen Sie das Produkt im erwarteten Biegezyklus.

Für sehr flexible oder unregelmäßige Objekte kann UV-DTF manchmal besser geeignet sein als der direkte Flachbettdruck.

Entwerfen Sie das 3D-gedruckte Teil für den UV-Druck

Die besten UV-Druckergebnisse beginnen oft bereits in der 3D-Designphase.

Anstatt ein beliebiges Objekt zu drucken und es anschließend zu dekorieren, entwerfen Sie eine spezielle bedruckbare Oberfläche in das Teil.

Fügen Sie einen flachen Grafikbereich hinzu

Erstellen Sie einen flachen oder nahezu flachen Abschnitt für:

Logos
Fotografien
QR-Codes
Produktnamen
Kontrollgrafiken
Anweisungen

Ein vertiefter oder erhöhter dekorativer Rand kann dabei helfen, den bedruckbaren Bereich zu definieren.

Vermeiden Sie übermäßige Schwankungen der Oberflächenhöhe

UV-Flachbettdruckköpfe benötigen einen kontrollierten Abstand über dem Produkt.

Große Höhenunterschiede können Folgendes verursachen:

Tintennebel
Unscharfe Kanten
Verschattete Bilder
Overspray
Falsche Tintenplatzierung
Druckkopfkollision

Ein UV-Drucker ist nicht darauf ausgelegt, jeder Kontur eines komplexen 3D-Objekts zu folgen.

Fügen Sie Positionierungsfunktionen hinzu

Fügen Sie Funktionen hinzu, die dazu beitragen, dass das Produkt in eine Vorrichtung passt, wie zum Beispiel:

Flache Referenzkanten
Ausrichtungslöcher
Fixierstifte
Vertiefte Ecken
Tabs
Registrierungskerben

Diese Funktionen verbessern die Wiederholgenauigkeit beim Drucken mehrerer Teile.

Separate strukturelle und dekorative Teile

Erwägen Sie bei komplexen Produkten eine Aufteilung des Designs in:

Ein 3D-gedruckter Strukturkörper
Eine flache dekorative Platte
Eine UV-bedruckte Einlage
Ein abnehmbares Namensschild
Eine bedruckte Titelseite

Dies kann das Drucken erleichtern und das Risiko verringern, dass das gesamte Produkt verschwendet wird, wenn der Oberflächendruck fehlschlägt.

Berücksichtigen Sie weiße Tinte und Anschnitt

Lassen Sie bei der Vorbereitung des bedruckbaren Bereichs genügend Platz für:

Kunstwerk blutet
Weißer Unterboden-Choke
Registrierungstoleranz
Lackgrenzen
Positionierung der Vorrichtung

Vermeiden Sie es, kritischen Text direkt am Rand eines erhöhten Randes zu platzieren.

Benötigte Ausrüstung

Ein grundlegender Arbeitsablauf kann Folgendes umfassen:

UV-Flachbettdrucker
CMYK-UV-Tinte
Bei Bedarf weiße Tinte
Bei Bedarf lackieren
RIP -Software
Computer
3D-Drucker
Filament oder Harz
Sandpapier
Reinigungsmaterialien
Bei Bedarf grundieren
Ausrichtungsvorrichtung
Werkzeuge zur Höhenmessung
Nitrilhandschuhe
Materialien zur Haftungsprüfung

Der UV-Drucker sollte Folgendes unterstützen:

Breite
Länge
Höhe
Gewicht
Oberflächenposition
Erforderliche Tintenschichten

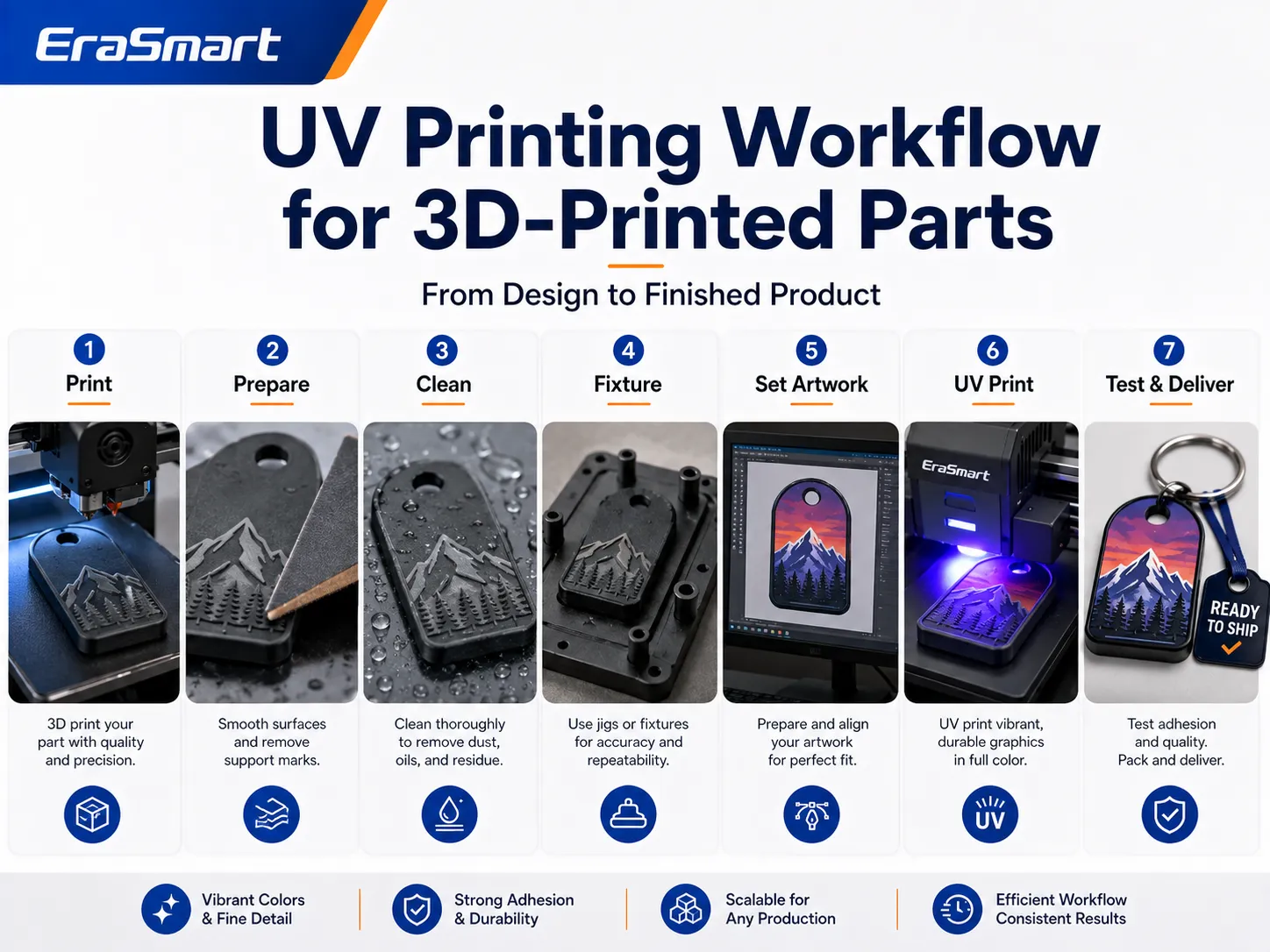

So drucken Sie UV-Druck auf 3D-gedruckte Teile

Schritt 1: Entwerfen Sie das Teil und den bedruckbaren Bereich

Bestätigen Sie vor dem 3D-Druck Folgendes:

Endproduktabmessungen
Bedruckbare Flächengröße
Erforderliche Bildposition
Produktorientierung
Standort der Vorrichtung
Maximale Druckerhöhe
Erforderliche Weiß- oder Lackschichten

Das Entwerfen für den UV-Druck ist zuverlässiger als das Anpassen des Produkts nach der Herstellung.

Schritt 2: Produzieren Sie das 3D-gedruckte Teil

Drucken Sie das Teil mit Einstellungen, die eine stabile, gleichmäßige Oberfläche bieten.

Halten:

Schichthöhe
Erstklassige Qualität
Ebenheit der Oberfläche
Verziehen
Unterstützen Sie die Platzierung
Filamentfarbe
Druckausrichtung

Platzieren Sie Stützstrukturen nach Möglichkeit entfernt vom endgültigen Druckbereich.

Schritt 3: Stützen und Oberflächenfehler entfernen

Entfernen:

Stützstrukturen
Krempen
Flöße
Bespannen
Scharfe Kanten
Loses Material
Erhöhte Nähte

Wenn die bedruckbare Oberfläche sichtbare Schichtlinien aufweist, schleifen Sie diese sorgfältig ab.

Ein UV-Drucker kann feine Grafiken reproduzieren, aber die darunter liegende Oberflächenstruktur nicht entfernen.

Schritt 4: Bei Bedarf schleifen oder grundieren

Die Oberflächenvorbereitung kann Folgendes umfassen:

Leichtes Schleifen
Füllgrundierung
Kunststoffverträgliche Grundierung
Klare Beschichtung
Oberflächenglättung

Nach dem Schleifen:

Entfernen Sie sämtlichen Staub.
Reinigen Sie die Oberfläche.
Lassen Sie das Teil trocknen.
Tragen Sie bei Bedarf eine kompatible Grundierung auf.
Lassen Sie die Grundierung vollständig aushärten.
Testen Sie die Oberfläche vor der Produktion.

Eine Grundierung kann eine gleichmäßigere Oberfläche erzeugen, eine dicke Beschichtung kann jedoch feine 3D-gedruckte Details verbergen. Verwenden Sie nur so viel Behandlung, dass das gewünschte Finish erzielt wird. (Formlabs)

Schritt 5: Reinigen Sie das Produkt

Entfernen:

Staub
Fingerabdrücke
Öl
Schleifpartikel
Reinigungsrückstände
Ungehärtetes Harz
Kontamination der Verpackung

Verwenden Sie eine Reinigungsmethode, die mit dem Kunststoff oder Harz kompatibel ist.

Gehen Sie nicht davon aus, dass ein starkes Lösungsmittel für jedes Druckmaterial sicher ist.

Fassen Sie das gereinigte Produkt mit Handschuhen an, um neue Fingerabdrücke zu vermeiden.

Schritt 6: Erstellen Sie eine Vorrichtung oder Vorrichtung

Eine Vorrichtung hält das Produkt in einer wiederholbaren Position.

Die Vorrichtung sollte:

Bewegung verhindern
Halten Sie das Produkt waagerecht
Positionieren Sie den Druckbereich richtig
Vermeiden Sie es, den Druckkopf zu blockieren
Machen Sie das Laden einfach
Unterstützen Sie die Serienproduktion

Ein großer Vorteil der Kombination von 3D- und UV-Druck besteht darin, dass mit demselben 3D-Drucker individuelle Vorrichtungen für verschiedene Produkte hergestellt werden können.

Der UV-Druck-Workflow von EraSmart empfiehlt Vorrichtungen und Schablonen für wiederholte Produkte, da sie die Positionierungsgeschwindigkeit, Konsistenz und Bedienerschulung verbessern. (EraSmart)

Schritt 7: Bereiten Sie das Kunstwerk vor

Bereiten Sie das Bildmaterial genau auf die endgültigen Druckabmessungen vor.

Zu den möglichen Bildebenen gehören:

CMYK-Ebene
Weiße Tintenschicht
Lackschicht
Positionierungsreferenz
Schnitt- oder Produktskizze

Überprüfen:

Auflösung
Farbe
Text
Orientierung
Bluten
Weißer Unterboden
Lackplatzierung
Produktausrichtung

Schritt 8: Wählen Sie die Struktur der Tintenschicht

Zu den gängigen Konfigurationen gehören:

Nur CMYK

Geeignet für:

Weiße Teile
Helle Teile
Designs, die keine Deckkraft erfordern

Weiß + CMYK

Geeignet für:

Schwarze Teile
Dunkle Teile
Farbige Untergründe
Transparente Harzteile
Starke Farbwiedergabe

CMYK + Lack

Geeignet für:

Spotglanz
Hervorgehobene Details
Dekorative Oberflächeneffekte

Weiß + CMYK + Lack

Geeignet für:

Premium-Produkte
Dunkle Teile
Erhöhte Logos
Hochwertige personalisierte Produkte

Die richtige Schichtreihenfolge hängt von der Produktfarbe, der Blickrichtung und dem gewünschten Finish ab.

Schritt 9: Stellen Sie die Produkthöhe ein

Messen Sie Produkt und Vorrichtung gemeinsam.

Bestätigen:

Maximale Höhe
Höchster Punkt
Ebenheit der Oberfläche
Druckkopfabstand
Jig-Position

Eine falsche Höhe kann zu einer verschwommenen Ausgabe oder einer Druckkopfkollision führen. Der Produktionsworkflow von EraSmart identifiziert die Höhenanpassung als einen der wichtigsten Schritte zum Schutz des Druckkopfs und zur Aufrechterhaltung der Bildschärfe. (EraSmart)

Schritt 10: Führen Sie einen Düsentest durch

Überprüfen Sie vor dem Drucken des Produkts Folgendes:

Cyan
Magenta
Gelb
Schwarz
Weiß
Lack

Drucken Sie kein fertiges 3D-Teil, wenn das Düsenmuster unvollständig ist.

Ein fehlgeschlagener UV-Druck erfordert möglicherweise die Entsorgung oder Nachbearbeitung eines Produkts, dessen 3D-Druck mehrere Stunden gedauert hat.

Schritt 11: Drucken Sie ein Muster aus

Beginnen Sie mit einem Testprodukt.

Überprüfen:

Position
Bildschärfe
Weiße Deckkraft
Farbdichte
Lackeffekt
Heilung
Haftung
Oberflächenstruktur

Gehen Sie nicht direkt von einem digitalen Modell zur Serienproduktion über.

Schritt 12: Führen Sie einen Haftungstest durch

Führen Sie nach dem Drucken und nachdem sich das Produkt entsprechend den Tintenanforderungen stabilisiert hat, geeignete Tests durch, wie zum Beispiel:

Leichter Fingernageltest
Gegebenenfalls Kreuzschraffurtest
Bandtest
Mit einem trockenen Tuch abreiben
Kontrollierter Kratztest
Flextest für flexible Teile

Die Tests sollten die tatsächliche Verwendung des Produkts widerspiegeln.

Ein dekoratives Modell benötigt nicht die gleiche Leistung wie ein häufig genutztes Werkzeuggehäuse.

Schritt 13: Speichern Sie die Produktionseinstellungen

Aufzeichnen:

3D-Material
Filament- oder Harzmarke
Oberflächenbehandlung
Grundierung
Jig-Datei
Druckhöhe
RIP-Modus
Weiße Tintendichte
Lackmodus
Passzahl
Aushärtungseinstellung
Haftergebnis

Gespeicherte Einstellungen reduzieren wiederholte Tests und machen die Serienproduktion konsistenter.

Wann sollte weiße Tinte verwendet werden?

Verwenden Sie weiße Tinte, wenn:

Das Produkt ist schwarz
Das Produkt ist dunkel gefärbt
Das Produkt ist transparent
Das Design enthält sichtbares Weiß
CMYK benötigt eine neutrale Basis
Eine genaue Farbwiedergabe ist wichtig

Weiße Tinte ist möglicherweise nicht erforderlich, wenn:

Das Teil ist strahlend weiß
Das Kunstwerk verwendet bewusst die Farbe des Untergrunds
Ein transluzenter Effekt ist erwünscht
Der Tintenverbrauch muss minimiert werden

Verwenden Sie nicht automatisch die maximale Weißdichte.

Zu viel weiße Tinte kann zu Folgendem führen:

Druckzeit
Tintenkosten
Anforderungen an die Aushärtung
Oberflächendicke
Gefahr einer unvollständigen Aushärtung

Verwenden Sie die niedrigste getestete Dichte, die eine ausreichende Deckkraft bietet.

Wann sollte Lack verwendet werden?

Lack kann einen Mehrwert bieten für:

Logos
Steuersymbole
Produktnamen
Dekorative Muster
Premium-Verpackungsprototypen
Sammlermodelle
Markenzubehör

Mögliche Auswirkungen sind:

Spotglanz
Erhöhte Details
Textur
Taktile Indikatoren
Simulierte Prägung

Lack sollte getestet werden auf:

Schichthöhe
Heilung
Kratzfestigkeit
Oberflächengefühl
Ausrichtung

Wann ist UV-DTF besser als direkter UV-Druck?

Direkter UV-Flachbettdruck ist am besten, wenn das Produkt über einen stabilen, zugänglichen Druckbereich verfügt.

UV-DTF kann praktischer sein, wenn das Produkt:

Gebogen
Irregulär
Schwierig zu befestigen
Zu hoch für den Pritschenwagen
Bereits montiert
Schwierig, genau zu positionieren
Erforderlich, um eine umlaufende Grafik zu tragen

Produktzustand	Besserer Startworkflow
Flaches 3D-gedrucktes Panel	Direkter UV-Druck
Flaches Schlüsselanhängergesicht	Direkter UV-Druck
Kastendeckel	Direkter UV-Druck
Gebogenes Objekt im Flaschenstil	UV-DTF
Tief strukturiertes Modell	UV-DTF oder separater bedruckter Beileger
Unregelmäßige Cosplay-Requisite	UV-DTF oder modulare Flachbauteile
Wiederholtes flaches Abzeichen	Direkter UV-Druck mit Vorrichtung
Vollständige Umhüllung komplexer Geometrie	UV DTF oder alternative Veredelungsmethode

Lesen UV-DTF-Drucker vs. UV-Drucker für einen vollständigen Vergleich zwischen Direktdruck- und Filmtransfer-Workflows.

Produktideen für UV-gedruckte 3D-Teile

Vollfarbige Schlüsselanhänger

Drucken Sie die Grundform in 3D und verwenden Sie den UV-Drucker für:

Namen
Logos
Fotografien
Charakter-Artwork
Veranstaltungsinformationen
QR-Codes

Schlüsselanhänger eignen sich zum Testen, da sie klein sind und sich leicht in Chargenvorrichtungen platzieren lassen.

QR-Code-Etiketten und Workshop-Tags

3D-Druck:

Lagerplatzetiketten
Filament-Tags
Werkzeugetiketten
Regalmarkierungen
Materialkennzeichnungsschilder

Dann fügen Sie hinzu:

QR-Codes
Materialtyp
Farbnummer
Kaufdatum
Bestandsinformationen
Sicherheitshinweise

Testen Sie immer, ob der gedruckte QR-Code in der vorgesehenen Größe zuverlässig gescannt wird.

Produktgehäuse und Gehäuse

Mögliche Produkte sind:

Elektronische Projektboxen
Sensorgehäuse
Controller-Gehäuse
Prototypenplatten
Abdeckungen für Kleingeräte

UV-Druck kann Folgendes hinzufügen:

Portetiketten
Schaltflächensymbole
Warntext
Branding
Seriennummern
Kontrolldiagramme

Bedienfelder

Ein 3D-gedrucktes Bedienfeld kann physische Öffnungen und Montagefunktionen enthalten.

UV-Druck kann Folgendes hinzufügen:

Schaltflächennamen
Richtungspfeile
Statussymbole
Waage
Bedienungsanleitung
Sicherheitsinformationen

Verwenden Sie UV-gedruckte Sicherheitsmarkierungen nicht für regulierte Anwendungen ohne entsprechende Material- und Haltbarkeitsvalidierung.

Benutzerdefinierte Abzeichen und Namensschilder

Erstellen:

Personalabzeichen
Veranstaltungsabzeichen
Geräteschilder
Türschilder
Schreibtisch-Namensschilder
Produktidentifikationsetiketten

Durch variable Daten kann jedes Stück einen anderen Namen, eine andere Nummer oder eine andere Abteilung verwenden.

Cosplay-Zubehör

Durch 3D-Druck kann Folgendes entstehen:

Rüstungskomponenten
Embleme
Stützenplatten
Dekorative Teller
Geräteschnittstellen

UV-Druck kann Folgendes hinzufügen:

Feine Muster
Künstliche Abnutzung
Kleine Symbole
Kunstwerk im Metallic-Stil
Kontrollgrafiken
Personalisierte Details

Drucken Sie für stark gekrümmte Komponenten separate flache Dekoreinlagen oder verwenden Sie UV-DTF-Transfers.

Modell- und Miniaturbasen

UV-Druck kann Folgendes hinzufügen:

Geländetexturen
Etiketten
Charakternamen
Spielstatistiken
Karten
Dekorative Bordüren

Das Drucken auf die flache Basis ist im Allgemeinen einfacher als das Drucken auf das vollständige Modell.

Gebrandete Prototypen

Startups und Produktdesigner benötigen möglicherweise:

Logo-Beispiele
Verpackungsmodelle
Bedienfelder
Produktetiketten
Präsentationsmodelle für Investoren
Prototypen für Einzelhandelsdisplays

Durch UV-Druck kann ein einzelner 3D-gedruckter Prototyp einem fertigen Einzelhandelsprodukt ähnlicher aussehen.

Personalisiertes Spielzubehör

Mögliche Produkte sind:

Karteninhaber
Token-Tabletts
Score-Tracker
Würfelboxen
Spielermarker
Spielveranstalter

Durch UV-Druck können Grafiken, Nummern, Anweisungen und Spielernamen hinzugefügt werden.

Dekorative Leuchtkästen

Ein 3D-Drucker kann Folgendes herstellen:

Rahmen
Gehäuse
Stand
Interne Struktur

Ein UV-Drucker kann eine flache Frontplatte oder einen durchscheinenden Einsatz mit Vollfarbgrafiken dekorieren.

Kundenspezifische Vorrichtungen für den UV-Druck

Einer der wertvollsten Einsatzzwecke eines 3D-Druckers in einer UV-Werkstatt besteht nicht darin, das Endprodukt herzustellen. Es produziert die Vorrichtung.

3D-gedruckte Vorrichtungen können erstellt werden für:

Handyhüllen
Schlüsselanhänger
Abzeichen
Namensschilder
Stifte
Kleine Gehäuse
Tags
Produktdeckel
Werbegeschenke

Eine gute Vorrichtung kann Folgendes verbessern:

Ladegeschwindigkeit
Ausrichtung
Wiederholbarkeit
Chargenkapazität
Bedienerkonsistenz
Produktschutz

Tipps zum Jig-Design

Behalten Sie das Produktniveau bei

Die bedruckte Oberfläche sollte parallel zum Druckerbett bleiben.

Vermeiden Sie hohe Einbauwände

Die Kanten der Vorrichtung dürfen nicht über die Druckoberfläche hinausragen, da sonst die Gefahr einer Druckkopfkollision besteht.

Entnahmeraum einbeziehen

Fügen Sie Fingerabstände oder Auswurflöcher hinzu, damit fertige Produkte entnommen werden können, ohne sie zu zerkratzen.

Nutzen Sie die Registrierungsfunktionen

Enthalten:

Eckstopps
Stifte
Aussparungen
Spielautomaten
Produktumrisse

Beschriften Sie die Vorrichtung

Drucken oder gravieren:

Produktmodell
Orientierung
Name der Bilddatei
Menge
Datum oder Überarbeitung

Testen Sie die Hitze- und Chemikalienbeständigkeit

Die Vorrichtung sollte gegenüber UV-Licht, Tinte, Reinigungsmitteln und normalen Werkstatttemperaturen stabil bleiben.

Häufige Probleme

Problem	Mögliche Ursache	Empfohlene Maßnahme
Tinte kratzt ab	Schlechte Oberflächenhaftung oder Verschmutzung	Reinigen, Grundierung testen und Aushärtung überprüfen
Das Bild sieht verschwommen aus	Druckkopf zu weit von der Oberfläche entfernt	Korrekte Produkthöhe
Der Druck hat einen Schatten	Die Oberfläche ist uneben oder die Höhe stimmt nicht	Flache Fläche neu gestalten oder Lücke verkleinern
Weiße Tinte sieht schwach aus	Fehlende Düsen oder geringe Dichte	Überprüfen Sie die Weißsystem- und RIP-Einstellungen
Die Farbe sieht matt aus	Keine weiße Unterlage im dunklen Teil	Fügen Sie die getestete weiße Schicht hinzu
Die Druckposition ist inkonsistent	Produktbewegungen oder Vorrichtung sind ungenau	Vorrichtung und Vorlage verbessern
Ebenenlinien bleiben sichtbar	Oberfläche wurde nicht geglättet	Vor dem Drucken schleifen oder grundieren
Beim Biegen reißt die Tinte	Das Substrat ist flexibler als Tinte	Verwenden Sie ein kompatibles flexibles System oder UV-DTF
Der Lack sieht uneben aus	Falsche Schicht, Düsenproblem oder Höhenunterschied	Lack separat testen
Druckkopf stößt auf Objekt	Falsche Höhe oder instabiles Teil	Stoppen Sie die Produktion und bauen Sie die Vorrichtung neu auf
Die Harzoberfläche bleibt klebrig	Unvollständiges Waschen oder Nachhärten	Komplette Harznachbearbeitung
QR-Code wird nicht gescannt	Geringer Kontrast, geringe Größe oder unscharfe Ausgabe	Erhöhen Sie die Größe und testen Sie den Scanvorgang

So verbessern Sie die Haftung von UV-Tinte

Nutzen Sie einen kontrollierten Testprozess:

Identifizieren Sie das genaue Material.
Reinigen Sie die Oberfläche.
Drucken Sie ein kleines Muster aus.
Direkthaftung testen.
Testen Sie bei Bedarf einen zugelassenen Primer.
Vergleichen Sie die Aushärtungsmodi.
Führen Sie einen Kratz- oder Klebebandtest durch.
Notieren Sie das Ergebnis.
Nach einer Wartezeit wiederholen.
Testen Sie das Produkt unter realen Einsatzbedingungen.

Beheben Sie eine schlechte Haftung nicht, indem Sie einfach die Leistung der UV-Lampe oder die Tintendichte erhöhen, ohne die Ursache zu ermitteln.

Zu viel Tinte kann die Aushärtung erschweren, anstatt die Haltbarkeit zu verbessern.

Geschäftsmöglichkeiten

Die Kombination von UV- und 3D-Druck kann mehrere Geschäftsmodelle unterstützen.

Shop für personalisierte Produkte

Maßgeschneidert verkaufen:

Schlüsselanhänger
Abzeichen
Spielzubehör
Schreibtischprodukte
Namensschilder
Modellbasen

Prototypenservice

Angebot:

Produktproben
Gehäuse mit Logo
Verpackungsprototypen
Vorführmodelle
Kleine Bedienfelder

B2B-Komponentendruck

Drucken:

Seriennummern
Logos
Anweisungen
Produktetiketten
QR-Codes

auf vom Kunden beigestellte oder selbst gefertigte Teile.

Vorrichtungs- und Vorrichtungsservice

Entwerfen und fertigen Sie kundenspezifische UV-Druckervorrichtungen für andere Druckereien.

Private-Label-Produktion in Kleinserien

Produzieren Sie Fertigprodukte für:

Online-Verkäufer
Designer
Geschenkartikelläden
Marketingagenturen
Produkt-Startups

Weitere Produktinspirationen finden Sie unter 35 Dinge, die man mit einem UV-Drucker drucken kann. (EraSmart)

So berechnen Sie die Produktionskosten

Enthalten:

3D-Druckmaterial
Zeit für den 3D-Drucker
Fehlgeschlagene 3D-Drucke
Unterstützendes Material
Schleifen und Finishen
Grundierung
UV -Tinte
Weiße Tinte
Lack
Vorrichtungsherstellung
UV-Druckerzeit
Arbeitsaufwand des Bedieners
Qualitätsprüfung
Verpackung
Fehlgeschlagene UV-Drucke

Eine nützliche Formel ist:

Gesamtproduktkosten = 3D-Produktionskosten + Oberflächenvorbereitung + UV-Druckkosten + Arbeitsaufwand + Abfall + Verpackung

Berechnen Sie dann:

Verkaufspreis = Gesamtproduktkosten + Gemeinkosten + Zielgewinn

Berechnen Sie die Kosten nicht allein mit Filament und UV-Tinte.

Bei kleinen Aufträgen können die Vorbereitung der Druckvorlagen und die Erstellung der Vorrichtungen mehr kosten als die physischen Materialien.

So wählen Sie einen UV-Drucker für 3D-gedruckte Produkte aus

Berücksichtigen Sie die folgenden Faktoren.

Maximale Produkthöhe

Messen Sie die Gesamthöhe von:

Produkt
Vorrichtung
Stützplatte

Ein Drucker mit einem größeren Höhenbereich bietet mehr Flexibilität für Gehäuse, Modelle und dicke Produkte.

Druckbereich

Wählen Sie nach:

Größtes Produkt
Chargenmenge
Jiggröße
Erwartete Produktpalette

Für Schlüsselanhänger, Anhänger und kleine Beilagen kann ein kompakter A4-UV-Drucker ausreichend sein. Größere A3- oder A2-Plattformen eignen sich besser für breitere Panels, mehrere Produkte und größere Chargenvorrichtungen.

Weiße Tinte

Weiße Tinte ist wichtig beim Drucken auf:

Dunkles Filament
Farbiger Kunststoff
Transparentes Harz
Schwarze Produktgehäuse

Lack

Lack kann für Premiumprodukte, Logos und haptische Oberflächeneffekte wertvoll sein.

Plattformgenauigkeit

Beim Drucken auf Vorrichtungen mit mehreren kleinen Produkten ist eine stabile, ebene Plattform wichtig.

RIP-Software

Die RIP-Software sollte Folgendes unterstützen:

CMYK
Weiße Tinte
Lack
Ebenenreihenfolge
Tintendichte
Positionsvorlagen
Gespeicherte Produktvoreinstellungen

Wartung und Support

Auswerten:

Zirkulation der weißen Tinte
Automatische Reinigung
Tintenversorgung
Dämpfer
Verschließstation
Verfügbarkeit von Druckköpfen
RIP-Schulung
Fernunterstützung
Ersatzteile

EraSmarts Leitfaden zur Auswahl eines UV-Druckers empfiehlt, die Maschine nach Produkttyp, Abmessungen, Tintenkonfiguration, Produktionsvolumen und Wartungsfähigkeit auszuwählen und nicht nur nach dem Preis.

Letzte Gedanken

UV-Druck und 3D-Druck sind komplementäre Produktionstechnologien.

Der 3D-Drucker erstellt:

Form
Struktur
Produktgeometrie
Kundenspezifische Vorrichtungen
Kleinserienkomponenten

Der UV-Drucker fügt hinzu:

Vollfarbig
Logos
Fotografien
Weiße Tinte
Lack
QR-Codes
Seriennummern
Personalisierung

Der stärkste Workflow besteht nicht einfach darin, Farbe auf ein beliebiges 3D-Modell zu drucken.

Für zuverlässige Ergebnisse:

Entwerfen Sie eine geeignete bedruckbare Oberfläche.
Wählen und testen Sie das genaue Material.
Stützen und Oberflächenfehler entfernen.
Bei Bedarf schleifen oder grundieren.
Reinigen Sie das Produkt sorgfältig.
Verwenden Sie eine stabile Vorrichtung.
Objekthöhe bestätigen.
Bereiten Sie CMYK-, Weiß- und Lackschichten richtig vor.
Drucken Sie ein Muster vor einer Charge.
Testen Sie die Haftung und Haltbarkeit des Produkts.
Erfolgreiche Einstellungen speichern.

EraSmart bietet kompakte und kommerzielle Angebote UV-Druckerlösungen für Kunststoffkomponenten, Schlüsselanhänger, Produktgehäuse, Bedienfelder, Prototypen, Schilder, Geschenke und andere Direktdruckanwendungen auf Objekten.

Der UV-Drucker sollte nach den Produkten ausgewählt werden, die Sie wiederholt herstellen möchten – und nicht nur nach der größten verfügbaren Druckfläche.

Häufig gestellte Fragen

Kann ein UV-Drucker direkt auf PLA drucken?

Viele PLA-Teile können für den direkten UV-Druck getestet werden, die Haftung hängt jedoch vom Filament, den Zusatzstoffen, der Oberflächenbeschaffenheit, der Reinigung, der Tinte und der Aushärtung ab. Testen Sie vor der Produktion das exakte PLA.

Kann UV-Tinte auf 3D-Drucke aus Harz drucken?

Ja, möglicherweise. Der Harzteil sollte vor dem UV-Druck vollständig gewaschen, nachgehärtet, trocken und frei von Trägerrückständen sein.

Benötigen 3D-gedruckte Teile vor dem UV-Druck eine Grundierung?

Nicht immer. Einige Teile lassen sich nach der Reinigung erfolgreich drucken, während andere möglicherweise geschliffen oder mit einer geeigneten Grundierung behandelt werden müssen. Führen Sie zunächst einen Direktdrucktest durch.

Kann ein UV-Drucker ein komplettes 3D-Objekt umdrucken?

Ein Flachbett-UV-Drucker bedruckt hauptsächlich auf von oben zugänglichen Oberflächen. Es kann nicht automatisch jeder Seite und Kontur eines komplexen Objekts folgen.

Kann der UV-Druck Schichtlinien beim 3D-Druck verbergen?

Nein. UV-Tinte fügt möglicherweise Farbe hinzu, sichtbare Schichtlinien können jedoch bestehen bleiben. Schleifen oder grundieren Sie den bedruckbaren Bereich, wenn ein glatteres Erscheinungsbild erforderlich ist.

Ist weiße Tinte auf schwarzem PLA erforderlich?

Eine weiße Unterlage ist normalerweise nützlich, wenn kräftige CMYK-Farben auf schwarzem oder dunklem PLA benötigt werden.

Kann Lack eine 3D-Textur erzeugen?

Lack kann dünne erhabene oder fühlbare Effekte erzeugen, ersetzt jedoch nicht die mit einem 3D-Drucker erstellte Hauptgeometrie.

Kann UV-Tinte auf TPU drucken?

Mit einem kompatiblen flexiblen Tintensystem ist dies möglicherweise möglich, aber durch Biegen kann es zu Rissen oder Ablösungen kommen. Testen Sie das Produkt während seines erwarteten Flexzyklus.

Warum löst sich UV-Tinte von einem 3D-gedruckten Teil?

Mögliche Ursachen sind Oberflächenverschmutzung, unverträgliches Material, unzureichende Aushärtung, glatter Kunststoff mit geringer Haftung oder eine ungeeignete Grundierung.

Sollte ich PLA vor dem UV-Druck schleifen?

Schleifen Sie es, wenn sichtbare Schichtlinien, Stützspuren oder eine unebene Oberfläche das endgültige Erscheinungsbild beeinträchtigen würden. Entfernen Sie vor dem Drucken sämtlichen Staub.

Was ist die beste 3D-Druckfarbe für den UV-Druck?

Weiße oder helle Materialien können die Farbwiedergabe vereinfachen und den Bedarf an weißem Untergrund reduzieren. Die beste Farbe hängt immer noch vom beabsichtigten Design ab.

Kann ein 3D-Drucker UV-Druckervorrichtungen herstellen?

Ja. Benutzerdefinierte 3D-gedruckte Vorrichtungen können die Positionierung, das Laden von Chargen und die Wiederholbarkeit von Produkten wie Schlüsselanhängern, Abzeichen, Anhängern und kleinen Gehäusen verbessern.
